我国电厂利用冷却塔排放烟气工程措施

    1.基本布置

净化烟气一般经水平穿过冷却塔壳的管道而进入冷却塔,壳体开口高度一般在收水器之上。由于开口引起的外壳稳定性降低,通过加强开口的边缘来补偿。冷却塔外,净化气管道通过柔性波纹管与烟气脱硫设备出来的管道相连,这些管道支撑在固定构件上。烟气由烟道进入冷却塔后的排放方式有2种。

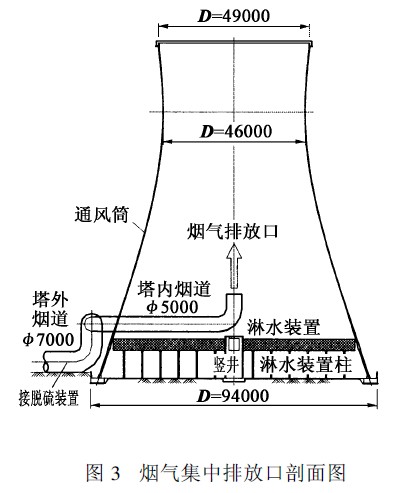

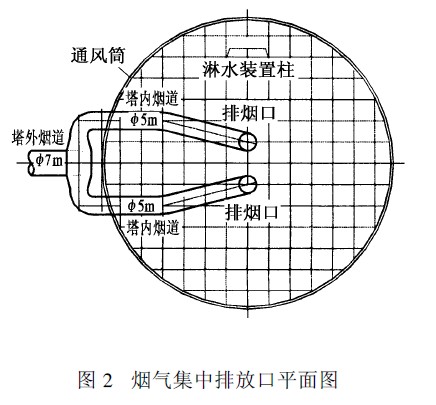

1种方式是通过烟道上的喇叭口直接排放至冷却塔内并与冷却塔中的水气混合后通过冷却塔的出口排入大气中,如图2、图3所示(图中数据参考5000m2双曲线自然通风冷却塔)。这种方法简单易行,是目前国际上采用较多的一种方法,这种方法需要在烟气进入冷却塔前过滤掉其中的固体物质(主要是脱硫后的石膏)

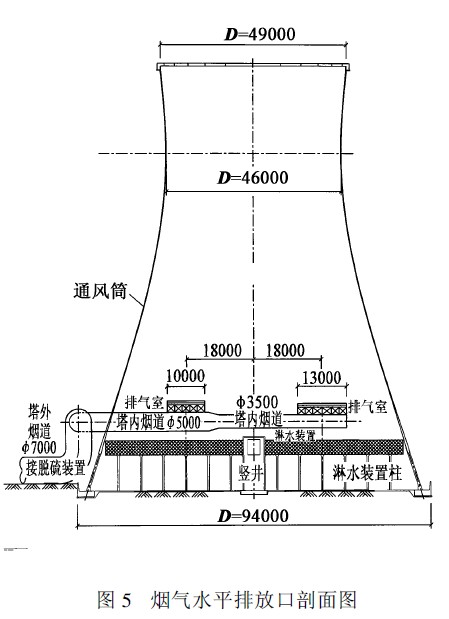

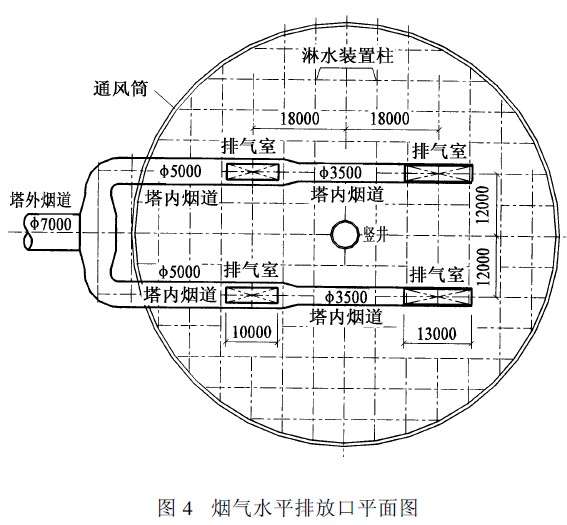

2种方法是通过排气室排入冷却塔并与塔内水气混合后再经由冷却塔出口排入大气中。排气室内安装有三角可调叶片,可用来改变烟气排入冷却塔的方向。这种方法可以使烟气在不同工况时充分地与冷却塔内的水气混合。如图4、图5所示(图中数据参考5000m2双曲线自然通风冷却塔)





2.防腐蚀措施

由于烟气中的酸性物质对进塔烟道、支承构件及通风筒具有强烈的腐蚀性,因此,对烟道及其支撑构件应选用玻璃钢材料制作。经研究表明,乙烯基树脂加ECR玻璃是最佳综合材料。

对钢筋混凝土通风筒则在采用环氧树脂类的涂料进行防腐处理。如果出现逆风,出现所谓的 “冲刷作用,冷却塔的外部也受混合气的影响,因此塔外也应进行防腐处理。塔壳一般来说,一层涂环氧树脂,再用真空喷漆或涂漆法涂外涂层。

3.稳定措施

烟道开口的高度须慎重选择,使负荷由外壳传入塔柱影响不大,组成一个风度足够的低边框部件。一般除水器上几米的地方,外壳较薄,只有16~500px左右。这样对稳定外壳很重要的低壳地方就未受大的影响。由于开口而引起的外壳稳定性降低,则必须通过加强开口的边缘来补偿。
