水塔供水控制系统程序编写与组态画面设计

水塔供水控制系统程序编写与组态画面设计

1、控制程序的编写
手动状态下,在组态画面上设计了变频器的控制与输入给定按钮,可在自动控制系统出现故障时应急使用,输入值为1~50Hz,即对应该电机工作的频率值。
自动状态下,为保证水塔液位的恒定,必须采用PID闭环控制。通过两线制投入式液位传感器将液位信号传送至PLC,根据当前液位信号的状态计算出变频器的控制信号,从而改变变频器的输出频率,使得水塔水位始终保持在目标值的范围内。需要说明的是,由于溢水对水塔的损害巨大,所以在PID调节水塔液位的同时,还安装有一个浮球式液位开关,作为上上限的报警触发,一旦两线制液位传感器发生故障,导致液位上升到危险状态,报警信号会通过PLC控制,切断水泵的工作电源。AIW12是高位水池调节阀的开度值,AQW8是调节阀的给定值;AIW14是水塔的液位值,AQW0与AQW4分别是2台变频器的给定值。其它参数的含义为:Setpoint_R是以百分比为单位的实数给定值(SP);Auto_Manual为BOOL型变量,如为1表示该回路为自动模式,反之为手动模式;MannualOutput是手动模式时标准化的实数输出值。
2、组态画面的设计

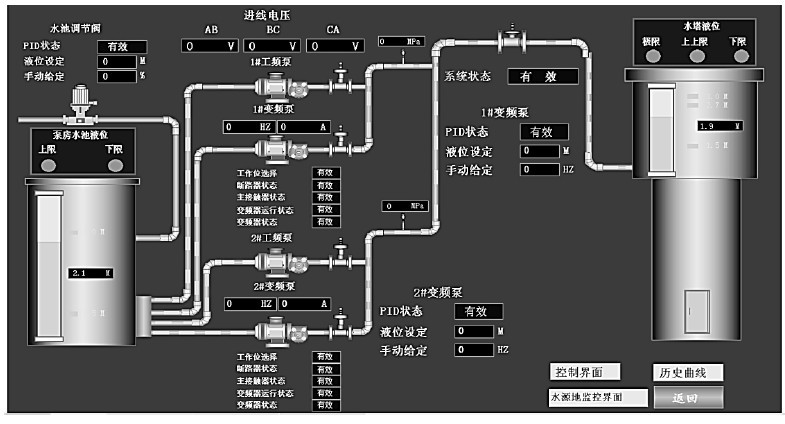

使用组态王设计的主监控画面如图所示,图中左侧为高位水池及其液位调节阀,中间为2套供水泵的组合,右侧为目标水塔。组态画面主要对PID状态、液位给定、手动给定、部分管道上的压力和变频器的工作状态进行监视或控制,整个画面准确、形象的反映了现场的工作情况,为工作人员提供了便捷与可靠的操控方式。另外,与主监控画面相组合的历史曲线等画面,为减少供水系统故障,分析整个系统的运行趋势提供了依据。
