一、水塔施工缝留设部位
全现浇钢筋混凝土倒锥壳形水塔施工顺序为:(1)环托梁下部支筒;(2)环托梁及与其有联系的部分支简;(3)环托梁上部支简;(4)下环梁、下锥壳、中环梁等。

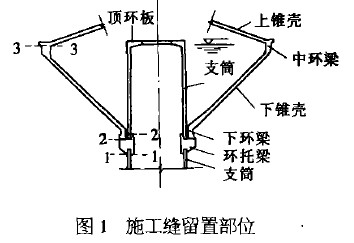

根据以上水塔施工顺序,水塔施工缝留设部位如下:支筒施工到环托梁下标高,留设施工缝1-1;环托梁和与其有联系的部分支筒混凝土同时浇筑,留设施工缝2-2;水箱部分混凝土必须连续浇筑,只允许在中环梁上部留设施工缝,考虑到上锥壳下部受力筋需锚人中环梁,将水塔施工缝留在中环梁顶标高以下100mm的位置,即3-3,见图1。
二、水塔施工缝的留设办法及处理措施

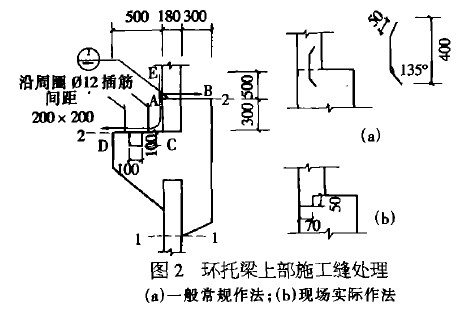

施工缝2-2位于水箱最下部,水压大,是最薄弱的部位,处理不当有可能成为渗水路径(图2)。
由于现浇,水箱下环梁与支筒间不留间隙,E点同下环梁顶标高一致。此部分渗水途径为EAB和EACD两条,其中EAB渗水路径比EACD渗水路径短,渗水可能性大,为防水关键。EAB渗水路径中支筒壁厚仅180mm,且钢筋密集。
一般水塔施工缝处理常规作法为:
按要求在平缝中间埋设钢板止水带,钢板厚3-4mm、宽40cm。这种处理方法的水塔防水效果虽佳,但钢板需加工成圆形,而且要安装在水平缝中间位置,操作难度大。
在实际水塔施工中,采用如下作法:
在AB缝外周边留设70mm×50mm台阶形施工缝。考虑到钢筋密集,混凝土浇筑前用双层钢丝网做“模板”隔置,初凝后拆除钢丝网,再用人工修整。这种作法操作简便,水塔施工速度快,而且台阶形施工缝作法比常见的凹槽作法易于清理。
对EACD渗水路径,为了避免影响上部下环梁钢筋的绑扎,故不在DC面上留设凸槽,而留设100mmx100mm凹槽。
除了进行上述处理外,还应对下环梁混凝土需接槎的支简外侧面,EAC、DC除凹槽以外的其他部分,AB除台阶外的水平缝进行全面凿毛,并清除浮浆及松动的石子。
下环梁嵌入凹槽内可以改善它在环托梁上的抗滑性能,在浇筑环托梁混凝土时留设插筋,使下环梁与环托梁能成为一个整体,也用插筋承担滑移产生的部分勇力。
