悬挂式活动脚手架在倒锥水塔施工中的应用

悬挂式活动脚手架在倒锥水塔施工中的应用

悬挂式活动脚手架在倒锥水塔施工中的应用
   南通市飞机场100t倒锥水塔高35m,根据设计要求,预制水箱提升到预定高度后,搭外脚手架及井架,支承环梁支模,扎筋,浇混凝土,养护,拆除千斤顶,筒身外粉刷。这种传统的施工方法工期长,用工多,脚手及防护材料费用高,劳动强度大。南通市第四建安公司承担施工后,应用悬挂式活动脚手架,仅用4台卷扬机和配套的钢丝绳以及l只吊篮悬挂在水箱下,就可以使操作人员与施工料具平稳地从地面升到水箱底,不仅工艺简单,安全可靠,工程费用低,而且大大地缩短了工期,从而取得了较好的经济效益。
   1  悬挂脚手架构造
   1  门构造形式

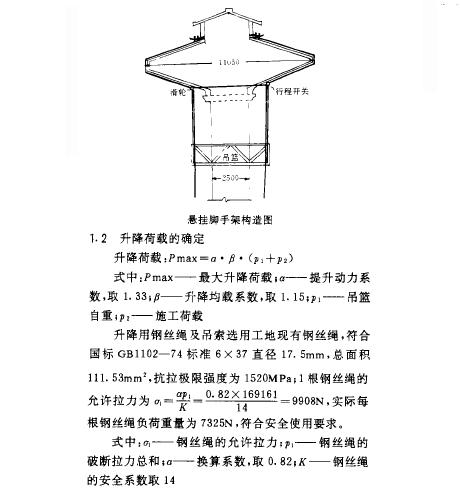

   在水箱顶固定钢丝绳伸至水箱底,再用1根钢丝绳围绕筒身一周,用夹头与水箱顶伸下钢丝绳夹牢,挂卡环和滑轮,穿入起吊钢丝绳,经过地滑轮至卷扬机;另一端绳头扣在吊篮角,配一套相应的电气设备开关,接通电源,只需1人开机,吊篮脚手即可载着人员和材料顺着钢丝绳平稳地升降(见图)。

   1.3  水箱底吊点设置
   水箱未提升前,用4根钢丝绳分别在水箱顶4个混凝土柱脚下绕两圈,用骑马式YS一15型夹头夹紧,绳头顺着外壳延伸至水箱底,距筒身1200mm把钢丝绳头弯360度用夹头夹紧,然后再用1根钢丝绳分别从4个圈内穿过,在各l/4处用夹头夹紧,挂上卡环和Hl只IK。G单轮桃型滑轮,然后在每个滑轮内穿长约90mm的钢丝绳。
   1.4  地锚设置
   浇筑水塔基础混凝土时,在筒身向外1200mm各l/4处预埋必20钢筋,以满足吊篮运行时产生的应力,结果符合使用要求。
   1.5  吊篮制作与安装
   吊篮采用Φ48mm的脚手钢管拼装,长5200mm,宽14O0mm,先预制成两个半块篮体,然后运至水塔下面组装,所有节点全部采用脚手扣件连接,吊篮里口距筒身100mm,外栏杆高15O0mm,用竹蔑片全封闭,并在栏杆顶部四周设3m长、直径30mm的透明塑料管,两端封堵,管内注入清水,用于观察吊篮水平度,并在吊索处设4只滑孔,运行时随着吊索起滑轨作用。
   2  升降施工工艺
   2.1  主要升降设备和材料
   4台JJK一IA型卷扬机,8只Hlx1K,G型滑轮,6x37直径17.5mm的钢丝绳,一套相应的电气开关设备,对讲机,骑马式YS一15型夹头、卡环,必48脚手钢管及扣件等。
   2.2  施工顺序
   水塔基础预埋地锚→与安装交接验收→预制吊篮→水箱顶柱脚扣钢丝绳(根据计算长度伸至水箱底夹牢)→各1月处挂卡环滑轮→滑轮穿钢丝绳→吊篮运至水塔下组装→吊点上钢丝绳穿过滑孔和地滑轮至卷扬机→安装卷扬机和电气开关设备→接通电源、机械试运转,合格后脚手架投入使用→水箱底支承环梁支模、绑扎钢筋、浇筑混凝土、养护→拆除千斤顶→外粉刷→拆除吊篮和卷扬机→用绳扣住水箱顶钢丝绳、松开夹头缓慢放松绳,使滑轮等安全落地。
   2.3  升降注意事项
   拱部:D/L一1/8
   式中:D—喷射混凝土相邻两凸面间的距离;L—喷射混凝土两凸面间凹进的深度除上述要求外,喷射混凝土基面不得有突出的钢筋及钢管头,不得有明流水,否则应进行处理。此外,在断面变化或转弯处的阴角应用水泥砂浆抹成R≤15cm的圆弧,阳角抹成R≤5cm的圆弧。
   4.2  铺设PE泡沫塑料垫衬先在隧道拱部标出纵向中线,再使PE泡沫塑料垫衬的横向中心线与纵向中线相交,由拱部开始向两边墙下垂铺设。垫衬间接缝搭接宽度为5cm,用热风塑料焊枪焊接严密。
   铺设时用曰80专用塑料垫圈压在PE泡沫塑料垫衬上,使用电锤钻孔,下塑料胀管,再用木螺丝紧固即可。为临时固定,也可用热风塑料焊枪将其加热粘结在喷射混凝土基面上。
   铺设PE泡沫塑料垫衬固定点以梅花状排列,纵横间距为:拱顶50cm,边墙100cm,底板150em。
   4.3  铺设LDPE或EvA膜
   首先裁剪卷材,要考虑搭接在底板上,离边)30cm,然后,在隧道拱部标正隧道中线,再使防水膜的横向中线与这标志重合,立即用压焊器将防水膜热合于塑料垫圈上,再由拱顶依次往两边铺设。待整个防水膜铺设好并检查确实固定牢固后,再用塑料热合机顺所留膜间接缝搭接部位进行焊接。
   LDPE或EVA膜间接缝搭接宽度为10cm,双焊缝,每条焊缝宽为Icm,两条焊缝间留有Zcm宽空腔,作为充气检查焊当断正密性用。
   5LDPE或EVA膜焊缝质量检查防水膜间焊缝一般用肉眼检查,当两层经焊接在一起的膜呈透明状、无气泡,即熔为一体,表明焊接牢固严密。必要时,可用充气法做检查。检查方法是:用5号注射用针头插入两条焊缝中间空腔,用人工气筒打气检查。当压力表达1.5MPa时,则停止充气。压力表压不降或因材料继续变形压力有所下降,但下降幅度在20%以内,保证Zmin不漏气,说明焊接良好。反之则有问题,应进行修补。
   6  防水层的保护
   由于所用防水层较薄,抗刺戳能力较弱,因此在防水施工完后,必须注意严加保护。
   6.1底板防水层做好后,应及时打设二次衬砌底扳现浇混凝土进行保护。
   6.2在无保护层处绑扎或焊接钢筋时,应注意采取防护措施,如设临时挡板等,以防机械损伤或电火花烧伤防水层。
   6.3进行二次衬砌模注混凝土作业时,应使振捣棒不直接接触防水层,以免其受损伤。
   6.4施工时,不得穿带钉子或硬底鞋在防水层上走动。
   6.5对现场施工人员进行教育,加强对防水层的保护。
   在二次衬砌模注混凝土作业前,应对防水层进行全面检查,如发现有破损、孔洞等,则采用同质材料热风焊修补。
