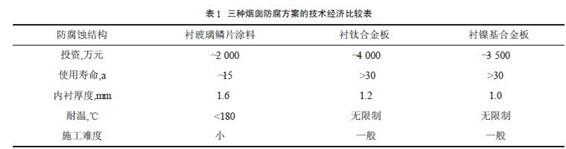

目前在国内外电厂烟气脱硫装置中烟囱内壁防腐施工鳞片复合材料已广泛应用,如在设计浙江乌沙山发电厂4×600MW燃煤机组烟气脱硫烟囱内壁防腐工程中, 因为某些客观因素,此脱硫系统未设置烟气再热装置（GGH）,进吸收塔管道原烟气的温度为110℃,最高可达130℃,而经吸收塔后出来的净烟气温度为60℃左右, 对吸收塔后烟道和烟囱有很强的腐蚀性,在此工况下除采用适量的合金板外，对于高温区烟道和低温区烟道采用了不同的乙烯基脂树脂高性能防腐蚀鳞片复合材料内衬,从而延长其使用寿命。由于该工程在FGD 装置中省却了GGH 装置, 从而节省装置的设备费用达3 600 万元,其他安装等费用达600 万元,这样FGD建设费用可节省4 200 万元。以发电厂2×600MW燃煤机组一座内筒直径6m,高240m的烟囱为例,就其不同的防腐设计做个技术经济比较见表1。
从上表可以看出, 烟囱内壁防腐衬玻璃鳞片涂料不仅施工难度小,易修补,物理失效少而且造价较低。虽然采用玻璃鳞片衬里要在15 年左右进行烟囱内壁防腐维修和防护,但也可以根据情况进行局部或者是全部的防腐蚀处理。所以采用此材料作为防腐蚀衬里不但防腐效果好,而且具有相当的经济性竞争优势, 为新建脱硫烟囱采用的防腐措施提供了一个新的选择, 同时对国内电厂旧烟囱的改造具有很好的参考价值。
