欢迎光临江苏宏亚高空工程有限公司官方网站!
24小时咨询热线:199 0515 5555
全国咨询热线:199 0515 5555
工程技术

排烟冷却塔防腐施工工艺

发布时间:2018-10-22发布人:admin人气:1203
排烟冷却塔的防腐施工主要分三部分:内表面、外表面及人字柱、中央竖井及主水槽。其中内表面防腐施工最为关键, 以此部施工、检查为例进行叙述。
1 施工流程
排烟冷却塔防腐施工流程
施工流程见图1。
2 施工工序
2.1 基层处理
a.基层表面必须有承载力, 无任何灰尘、油、脂、及对附着力有不利影响的污物。内表面的油污、松散物质和溢出的水泥渣、浆采用喷砂结合打磨工具彻底清除干净, 同时表面形成均匀的粗糙度。喷砂后表面灰尘用高压水冲洗干净。

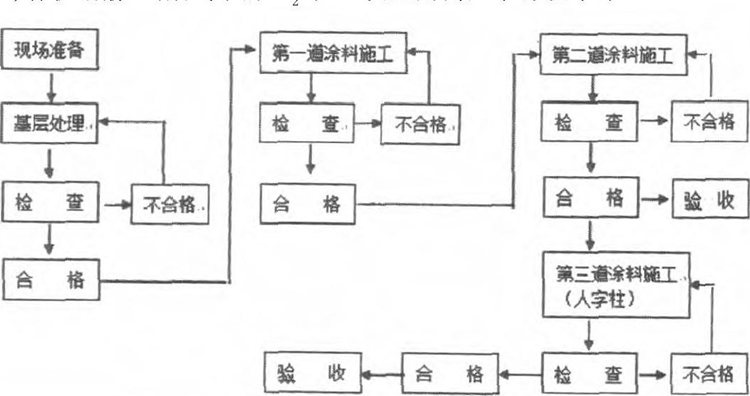

图1 排烟冷却塔内表面防腐施工工艺流程
图1 排烟冷却塔内表面防腐施工工艺流程
b.基层表面应密实、平整, 所有模板接缝处错台高度不能大于5mm, 高出的部分及所有的边角应打磨成斜面或圆弧。较大凹坑和沟缝涂刷界面涂料Nafufill HB, 然后用Nafufill KM 250修补砂浆 (或用强度符合要求的聚合物砂浆) 填实填平。
c.所有螺栓孔提前用聚合物砂浆或其它符合要求的填充料填平, 并做到内部密实、表面平整、无渗漏。
2.2 塔筒内表面抹平
a.经过基层处理合格的塔筒内表面采用Zentrifix F 82 XX腻子抹平。Zentrifix F 82 XX是与Nafufill BB2配合使用的双组份聚合物改性细砂浆。Nafufill BB2 (聚合物) 先与水按1:1.5混合均匀后, Zentrifix F82 XX粉料再与混合液按100:20—22混合均匀。
b.施工前基层混凝土必须预润湿, 高吸收的表面要多次润湿, 但表面不能带浮水, 不能形成水的饱和。Zentrifix F 82 XX可用抹刀或镘刀施工, 厚度要均匀, 基层要完全覆盖, 边角要圆弧过渡, 塔筒内壁要形成平缓、均匀、密实、适合涂料施工的平整表面。在环境温度5℃—35℃的条件下施工。
2.3 塔筒内表面涂料施工
腻子层干燥固化5天后可进行M C-DUR VS NR3环氧涂料施工。
a.1MC-DUR VS NR3是主漆 (A组分) 和固化剂 (B组分) 按配比直接供货。固化剂要完全倒入主漆中, 避免结块。已混合的油漆要在2h内用完 (环境温度20℃时) 。MC-DUR VS NR3使用辊涂方法施工, 涂刷要均匀, 厚度要达到规定要求。在8℃—30℃、空气相对湿度85%以下的环境中施工。
b.塔筒内表面需涂刷两道M C-D U R VS NR3, 两道间隔一般24h以上 (以环境温度30℃计算) , 低温需适当延长间隔时间, 需在第一道涂层干燥固化后再涂刷第二道涂层。
c.塔筒内表面喉部以上部分需再涂刷一道MC-DURVS-PUR聚氨酯面漆。M C-DUR VS-PUR是主漆 (A组分) 和固化剂 (B组分) 按配比直接供货。M C-D U RV S-PUR使用辊涂方法施工, 环境要求同a。
4 结语
标签:

江苏宏亚高空工程有限公司扫一扫咨询微信客服
在线客服
服务热线

服务热线

199 0515 5555

微信咨询
江苏宏亚高空工程有限公司
返回顶部
