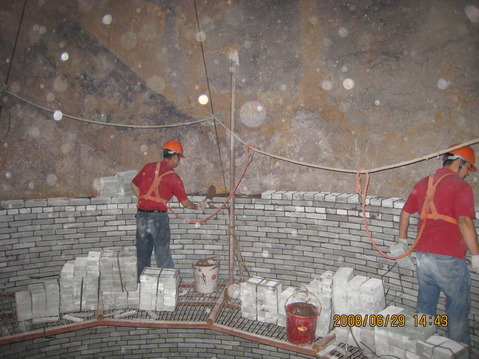

【图】耐酸胶泥烟囱防腐衬里施工利弊

       耐酸胶泥包括无机耐酸胶泥和有机耐酸胶泥。由于性能不同，应用方法也不同。无机耐酸胶泥的组成为轻质骨料、粉料、粘合剂和添加剂。粘合剂主要成分为水玻璃(它也可作为烟囱隔热材料使用，烟囱不另设隔热层)。轻质骨料体积密度小、结构孔隙率大，骨料、粉料的吸水率和吸湿性均较大，按配合比搅拌后流动性差，对运输和仓储的要求较高。目前，国内各厂家的产品虽有区别，但基本组成和特性均相近，主要成分均是轻质水玻璃胶泥。无机耐酸胶泥使用一段时间后，内衬有很多细小裂纹，积灰平台上也会出现裂缝。在实际施工时，这类材料对环境和人员的操作水平要求较高，施工温度要求在5 ~ 30 °C。若是在雨水较多、湿度较大的南方地区，在高达180 ~ 240 m 的烟囱内施工，难度极大。在施工过程中，耐酸胶泥易受温差应力影响，尤其是在炎热的夏季，白天与晚上的温差较大，上午与下午也有较大温差，温差引起的胀缩不一致。虽然耐酸胶泥的密度较小，但用量大，而且烟囱内壁防腐层处于急冷、急热和干湿交替环境，易开裂。如果是在吸水情况下，这种纹裂会进一步扩张，甚至有剥离的可能[19-20]。目前，从技术角度看，采用耐酸胶泥做脱硫后的烟囱内衬，风险很高。
