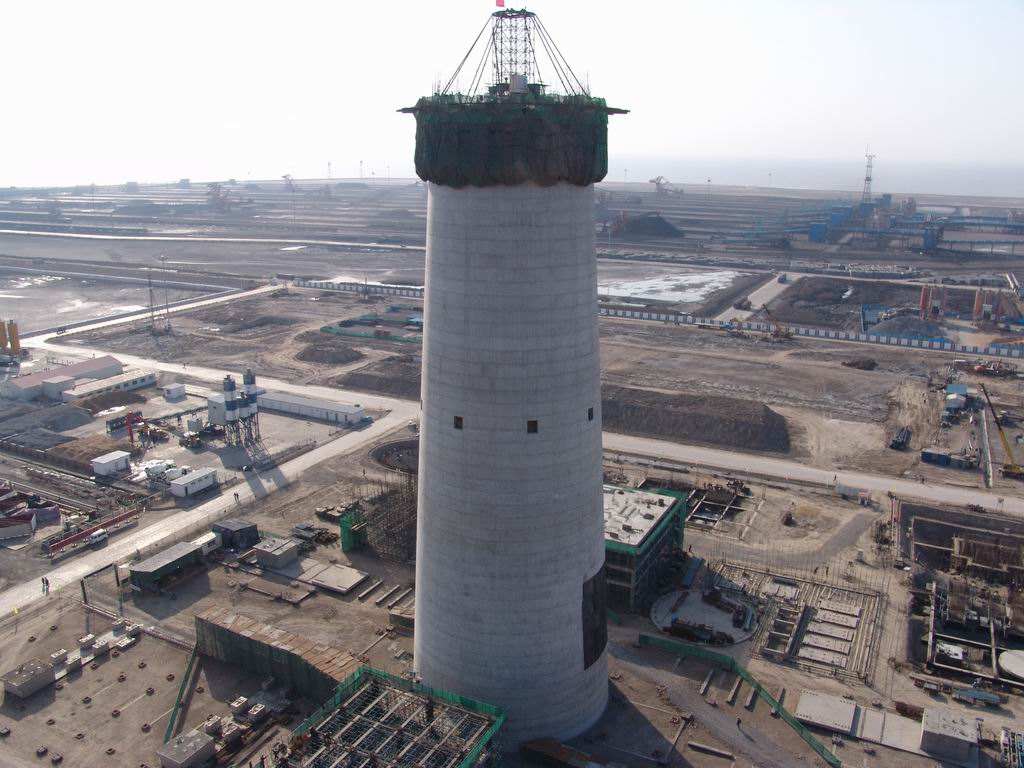

烟囱滑模新建工艺流程及要点

(1) 工艺流程:烟囱基础及+0.800mm以下筒身施工→搭设安装脚手架→滑模机具组装→试滑升→绑扎钢筋→浇筑砼→振捣→滑升→模板收分调整→进入下一浇筑循环→如此反复进行直到烟囱筒身施工完毕→安装横梁→拆除模板、吊架、爬升设备等→砌筑烟囱内衬→拆除全部机具及横梁。 (2) 操作平台及机具安装: (1) 操作平台安装, 操作平台安装利用+0.800mm以下烟囱筒身支模用的脚手架, 搭设组装平台。平台搭设比内环梁下部位置略低。操作平台的24组2[14槽钢辐射梁按15度角均匀布置, 向内倾斜同烟囱的设计坡度一致。辐射梁安放前, 应在放置位置用水准仪进行统一抄平, 并在竖向钢筋上焊50×5角钢支撑辐射梁。在内、外环梁及辐射梁组成的平面上安装井架、A型支撑组成空间结构。 (2) 依次安装模板系统、提升系统、垂直运输系统、通讯照明设施。模板安装时, 应根据烟囱直径大小选择使用围圈。利用设在门形架柱脚上的装置来调整模板弧度, 烟囱筒身壁厚和坡度, 利用固定在辐射梁上的收分装置来调整模板半径。 (3) 各系统组装完毕后, 试滑升3-5个行程, 检测各系统工作情况, 合格后才能正式滑升。正式滑升前进行断绳试验, 并经安全员检查验收, 签字认可, 否则不能进行施工。
