1 工程概况
宏图工业园地处广州市东圃大观路!是为解决珠江新城一带搬迁厂房而开发兴建的工业用地!由于该地区属新开发的边远地区!城市供水管网在一定时期内无法敷设供应!为解决工业园生产用水问题!建设单位决定就地抽水!利用水塔进行储供水"

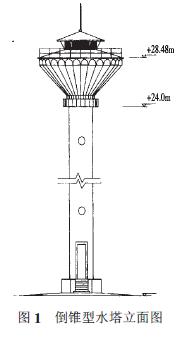

本工程设计采用国标94s844的容量300m3、高30m 的钢筋混凝土倒锥壳水塔(如图1)其施工方法是按滑动模板施工支筒后! 用双环梁液压千斤顶提升预制水箱! 实际施工时沿用传统分节倒模现浇支筒工艺! 水箱在空中支模和进行混凝土现场浇筑! 节省了滑模和水箱提升的大量设备! 但施工速度受限制! 且给施工质量控制带来一定难度.
2 倒锥壳水箱的支模
本工程倒锥壳水箱由于采用高空直接现浇!故其水箱倒锥壳下部支模方案必须与地上支模方案有所不同而作特殊考虑"水塔支筒高30m!用高竹搭设八角形满堂红脚手架到支筒顶!本身就存在结构自稳性等问题!若用它来支撑倒锥壳水箱底模!则施工中荷载#风载等因素极易导致支撑体系的摆动!影响模板稳定和混凝土质量"为了解决模板的稳定问题!
本工程采用在支筒壁设钢架作支撑平台支模与悬吊固定相结合的方法"某钢筋混凝土倒锥壳水塔支模设计与施工
2.1 悬吊支模
通过吊筋、支承箍、预埋件等把倒锥壳底模吊起!形成环向套箍作用!控制倒锥壳底模整体尺寸及变形!同时分担部分荷载"! 吊筋&用! +, 圆钢加工而成!上端弯钩与人井预埋件连接!下端用螺栓与支承箍连接!吊筋中部设花篮螺栓调节伸缩" 吊筋设上下共, 层!分别位于下壳板顶部$即中环梁下部%和中部!每层. 根吊筋呈辐射状等分圆周" 预埋件&利用! . 带弯钩膨胀螺栓加工而成!预埋部分焊接止水片!在人井施工时统一标高!分为. 等份预埋"# 支承箍& 利用,! +/ 钢筋弯制焊接成环状!支承箍在圆周. 等份处!钢筋之间焊接+ 块01.) 钢板!板上开螺栓孔用于与吊筋栓接",-, 支筒壁支撑平台在施工支筒时1分别在2,0-)* 和2,.-)* 处预埋铁件1待支筒混凝土达到34 龄期后!按支筒圆周. 等
份焊制.组钢管桁架!钢桁架平面上用! 5)$壁厚%%钢管按3))** 间距连接!其上横顺密铺双层,6**厚横板共同形成刚性支撑平台!倒锥壳模板及满堂红脚手架支撑可在其上直接施工"! 钢管桁架荷载与计算钢管桁架上的荷载包括&$())*( 钢筋混凝土倒锥壳水箱自重$.)78’ %施工活荷载,-578 *,1+3)*,9/,578’&模板#脚手架荷载+-+578 *,1+3)*,9+$578’ 总荷载+0))78" 每肢桁架承受荷载为+0)) .9,))78!
