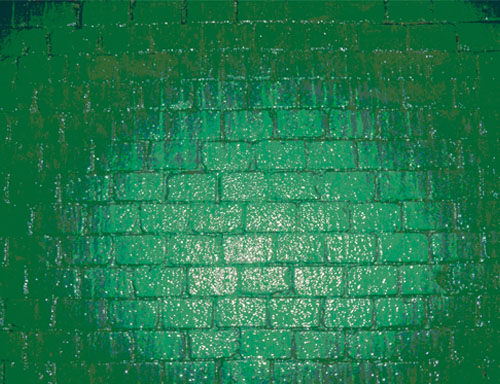

【图】烟囱防腐施工中玻璃鳞片胶泥的应用

玻璃鳞片胶泥属于以有机高分子为基体的胶泥，它以乙烯基酯树脂、酚醛环氧乙烯基树脂等为主材，加入10% ~ 40%片径不等的玻璃鳞片等配制而成。鳞片胶泥含有的扁平型玻璃鳞片在树脂中呈平行重叠排列，从而形成致密的防渗层结构。其耐温性和耐蚀性主要取决于树脂的性能。如果是耐温性较高的树脂(长期运行温度最高为200 °C)，那么树脂固化后，高的交联密度也可以有效减弱水蒸气和腐蚀性化学介质的渗透，从而达到防渗和减渗的效果。由于树脂基体与玻璃鳞片之间的粘结强度较高，而鳞片涂层与基材之间的粘结强度高，因而鳞片涂层也不易产生龟裂、分层或剥离。鳞片涂层的线膨胀系数约为11.5 × 10−6 m/(m·°C)，钢铁的线膨胀系数为12.0×10−6 m/(m·°C)，两者比较接近。鳞片涂层适合于温度交变的重腐蚀环境，不因环境温度变化而分层，而且施工气候适应性好。但该涂层存在抗拉性、抗弯曲性和抗高温差等缺点。鳞片涂层由于其固体成分和添加剂可根据需要调节配比，因此能适应多种气候，即使是在低温、多雨季节，只需采用简单的加热方法，就可以施工。另外，其施工工期较短。底漆层、鳞片胶泥层、面漆层等各层上、下道工序之间固化时间短，一般施工期适中，维护修复性好，故国外电厂烟囱早期已有应用(现已较少采用)，但国内尚无成熟的经验。
