脱硫湿烟囱纯钛板防腐层布置方案

脱硫湿烟囱纯钛板防腐层布置方案

烟囱结构布置

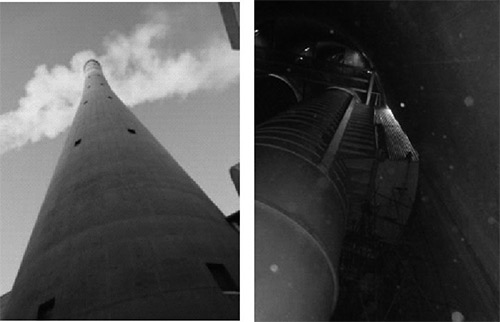

脱硫湿烟囱通常采用套筒或多管式烟囱结构型式,外筒为承重筒,不与烟气接触,一般采用钢筋混凝土筒,主要承受风荷载、地震荷载以及内筒传来的竖向荷载;内筒为排烟筒,直接与烟气接触,采用自立、分段支撑或分段悬挂在外筒上,承受自身重量以及外筒变形引起的荷载。根据机组容量、工艺布置及环保要求,烟囱高度一般为180m、210m、240m,排烟内筒直径一般为7m、8m、9m以及10m不等。建成后烟囱外形见图1、图2。

2.2纯钛板结构布置
纯钛板方案基本做法:
1)焊接龙骨:按照烟囱内筒壁竖向每间隔1200mm焊接一圈龙骨,龙骨采用钛钢复合板,每相邻两圈龙骨之间沿烟囱内筒壁圆周均匀布置竖直龙骨;
2)钛板层定位:钛板层在同一周长上等分为6块钛板块,用吸手辅助将钛板块铺设在龙骨上,钛板块长边在水平龙骨上定位,宽边在竖直龙骨上定位。
3)铺设钛板层:钛板块与龙骨之间、相邻钛板块之间采用搭接焊接的方式连接,钛板结构布置简图3、图4。
